In un impianto con pannello fotovoltaico e batteria, il regolatore di carica consente di ricaricare l'accumulatore proteggendolo da eccessi di carica o scarica e da inversioni di polarità aumentandone il più possibile la durata utile.
Durante le ore di sole, quando il pannello può erogare il massimo di potenza, il regolatore provvederà a fornire corrente al carico e a ricaricare la batteria. Quando la luce del sole è insufficiente o nelle ore notturne, il regolatore provvederà ad alimentare il carico con la sola batteria.
E' adatto per pannelli fotovoltaici a 12 V e 24 V, con riconoscimento automatico della tensione.
Entra automaticamente in modalità protezione e si blocca quando la corrente richiesta dal carico eccede la portata massima del regolatore (10 A) o in caso di cortocircuito.
Per evitare la scarica completa della batteria, il regolatore staccherà in automatico il carico se la tensione scende sotto 11.2 V (se la batteria è 12 V) o 22.4 V (se a 24 V).

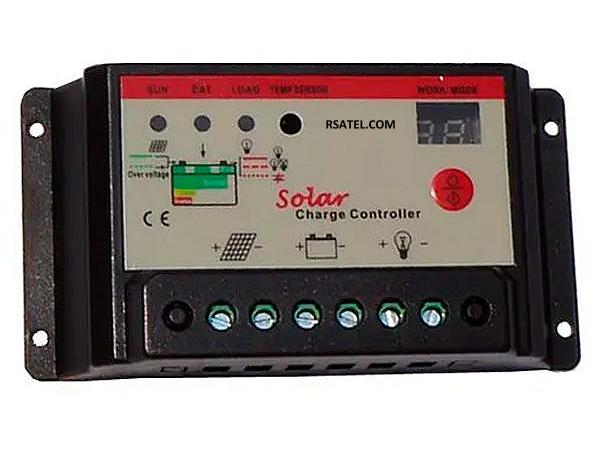

Sulla parte frontale si trovano il display, i led di stato e tre coppie di morsetti (ognuna con positivo e negativo), da collegare rispettivamente al pannello fotovoltaico, all'accumulatore e al carico.

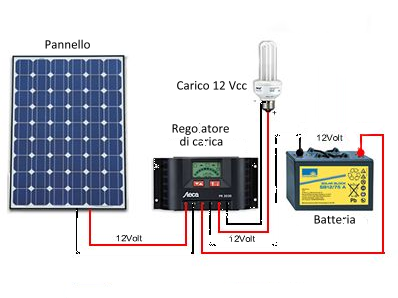

Schema di collegamento di un piccolo impianto solare con pannello, regolatore e carico a 12 Vcc
![Schema impianto solare con pannello e regolatore di carica](img/schema-pannello-fotovoltaico-con-regolatore-di-carica.png)

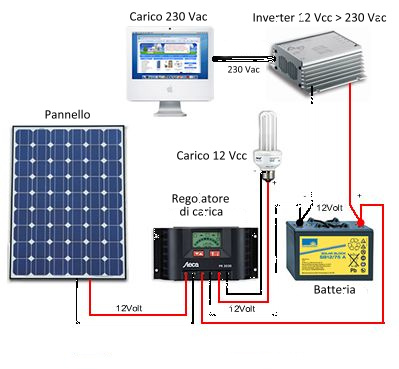

Connettendo un inverter da 12 Vcc a 230 Vac all'accumulatore
si potranno alimentare anche carichi funzionanti a 230 Vac
![Schema impianto solare con pannello, regolatore di carica e inverter DC/AC](img/schema-pannello-fotovoltaico-con-inverter.png)
La confezione contiene:
- Regolatore di carica 12/24 V 10 A
Caratteristiche tecniche
Tensione di lavoro |
12 V e 24 V |
Corrente massima |
10 A |
Tensione massima di picco all'ingresso |
41 V |
Tensione di stacco batteria |
Carica: 13 V (a 12 V); 26 V (a 24 V)
Scarica: 11.2 V (a 12 V); 22.4 V (a 24 V) |
Tensione riconnessione |
13 V (a 12 V); 26 V (a 24 V) |
Caduta di tensione |
< 0.17 V |
Dimensioni |
133x70x35 mm |
Peso |
160 g |
|
