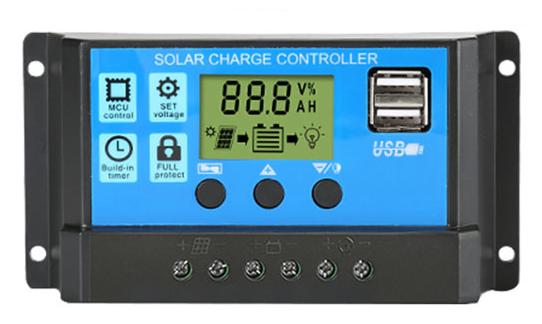

Regolatore di carica 20 A 12-24 V per pannelli fotovoltaici

Regolatore di carica 20 Ampere 12 24 Volt per pannelli fotovoltaici

Negli impianti con pannelli solari e batteria, il regolatore di carica consente di ricaricare l'accumulatore proteggendolo da eccessi di carica o scarica e da inversioni di polarità aumentandone il più possibile la durata utile.
Durante le ore di sole, quando il pannello può erogare il massimo di potenza, il regolatore provvederà a fornire corrente al carico e a ricaricare la batteria. Quando la luce del sole è insufficiente o nelle ore notturne, il regolatore provvederà ad alimentare il carico con la sola batteria.
Questo modello è adatto per pannelli fotovoltaici a 12 V e 24 V con riconoscimento automatico della tensione, è gestito da microprocessore e dispone di display grafico LCD, due porte USB utili per ricaricare o alimentare dispositivi mobili e pulsanti di controllo.
Entra automaticamente in modalità protezione e si blocca quando la corrente richiesta dal carico eccede la portata massima del regolatore (20 A) o in caso di cortocircuito.
Per evitare la scarica completa della batteria, il regolatore staccherà in automatico il carico se la tensione scende sotto 10.7 V (se la batteria è 12 V) o 21.4 V (se a 24 V).
Tre coppie di morsetti (ognuna con positivo e negativo) servono per collegare rispettivamente il pannello fotovoltaico, l'accumulatore e il carico.

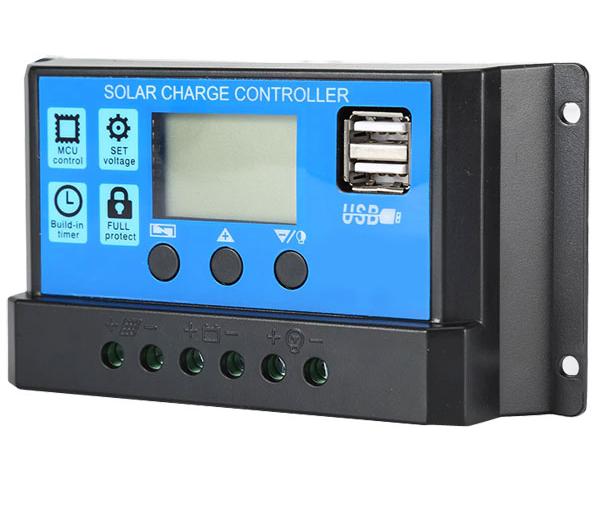

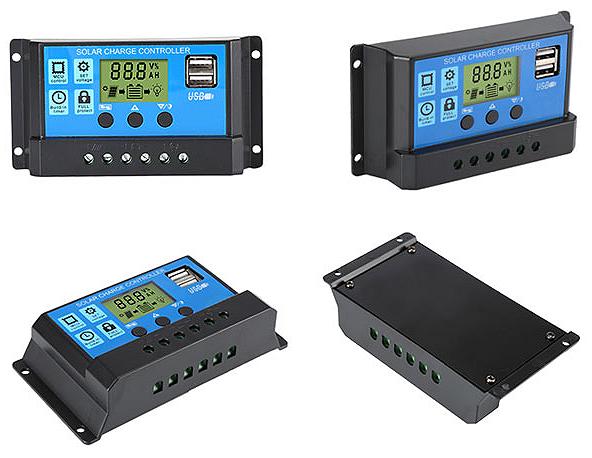

Regolatore di carica 20 A con porta USB per impianti solari

Come funziona il regolatore di carica


Schema di collegamento di un piccolo impianto solare con pannello, regolatore e carico a 12 Vcc

Schema impianto solare con pannello e regolatore di carica

Connettendo un inverter da 12 Vcc a 230 Vac all'accumulatore
si potranno alimentare anche carichi funzionanti a 230 Vac



Schema impianto solare con pannello, regolatore di carica e inverter DC/AC

La confezione contiene:

  • Regolatore di carica 12/24 V 20 A con USB

Caratteristiche tecniche

Tensione di lavoro 12 V e 24 V
Corrente massima 20 A
Tensione massima di picco all'ingresso 23/46 V
Tensione di stacco batteria Carica: 13 V (a 12 V); 26 V (a 24 V)
Scarica: 10.7 V (a 12 V); 21.4 V (a 24 V)
Tensione riconnessione 12.6 V (a 12 V); 25.2 V (a 24 V)
Metodo di ricarica PWM
Consumo in standby < 10 mA
Uscite USB 5 V 2 A max
Temepratura di lavoro da -35 a +60 °C
Dimensioni 133x70x35 mm
Peso 130 g

Codice FV9020 € 25.90
