Negli impianti con pannelli solari e batteria, il regolatore di carica consente di ricaricare l'accumulatore proteggendolo da eccessi di carica o scarica e da inversioni di polarità aumentandone il più possibile la durata utile.
Durante le ore di sole, quando il pannello può erogare il massimo di potenza, il regolatore provvederà a fornire corrente al carico e a ricaricare la batteria. Quando la luce del sole è insufficiente o nelle ore notturne, il regolatore provvederà ad alimentare il carico con la sola batteria.

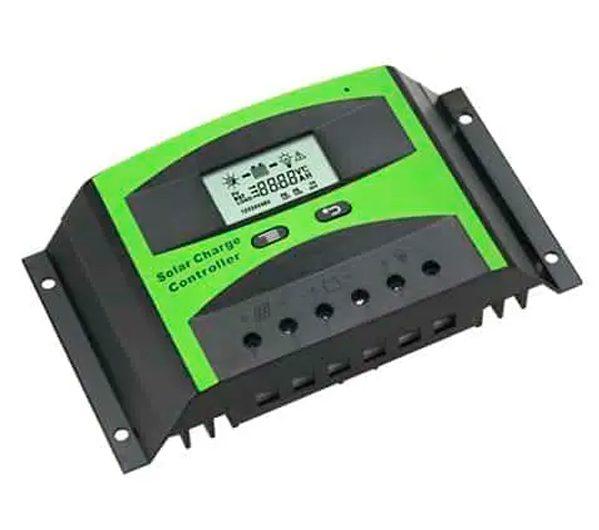

Questo modello è adatto per pannelli fotovoltaici a 12 V e 24 V con riconoscimento automatico della tensione, è gestito da microprocessore e dispone di display grafico LCD e compensazione automatica della temperatura per garantire la migliore performance in qualsiasi condizione climatica. E' inoltre possibile regolare i parametri di carica e scarica per adattarli a specifiche esigenze.
Entra automaticamente in modalità protezione e si blocca quando la corrente richiesta dal carico eccede la portata massima del regolatore (30 A) o in caso di cortocircuito.
Per evitare la scarica completa della batteria, il regolatore staccherà in automatico il carico se la tensione scende sotto 11 V (se la batteria è 12 V) o 22 V (se a 24 V).
Tre coppie di morsetti, ognuna con positivo e negativo, permettono il cablaggio del pannello fotovoltaico, dell'accumulatore e del carico.
Schema di collegamento di un piccolo impianto solare con pannello, regolatore e carico a 12 Vcc
![Schema impianto solare con pannello e regolatore di carica](img/schema-pannello-fotovoltaico-con-regolatore-di-carica.png)
Connettendo un inverter da 12 Vcc a 230 Vac all'accumulatore
si potranno alimentare anche carichi funzionanti a 230 Vac
![Schema impianto solare con pannello, regolatore di carica e inverter DC/AC](img/schema-pannello-fotovoltaico-con-inverter.png)
La confezione contiene:
- Regolatore di carica 12/24 V 30 A
Caratteristiche tecniche
Tensione di lavoro |
12 V e 24 V |
Corrente massima |
30 A |
Tensione massima di picco all'ingresso |
25/50 V |
Tensione di stacco batteria |
Carica: 13.8 V (a 12 V); 27.6 V (a 24 V)
Scarica: 11.0 V (a 12 V); 22.0 V (a 24 V) |
Tensione di riconnessione |
12.6 V (a 12 V); 25.2 V (a 24 V) |
Compensazione temperatura |
-24 mV/°C (12 V); -48 mV/°C (24 V) |
Metodo di ricarica |
PWM |
Consumo in standby |
12 mA |
Grado di protezione |
IP32 |
Temepratura di lavoro |
da -20 a +55 °C |
Dimensioni |
190x108x42 mm |
Peso |
400 g |
|
